Jakość spoiny zaczyna się na długo przed zapaleniem łuku. Przygotowanie powierzchni do spawania to etap, który bezpośrednio wpływa na wytrzymałość połączenia, podatność na pęknięcia i trwałość konstrukcji. Brudna, zardzewiała lub pokryta tlenkami powierzchnia to prosta droga do wad spawalniczych – porowatości, braku przetopu i pęknięcia wodorowego. Dlatego doświadczeni spawacze coraz częściej sięgają po czyszczenie laserowe jako metodę przygotowania podłoża.
Przygotowanie powierzchni do spawania – dlaczego ma kluczowe znaczenie
Norma ISO 8501-1 definiuje stopnie czystości powierzchni stalowej, a normy spawalnicze (ISO 9606, ISO 3834, AWS D1.1) wymagają odpowiedniego przygotowania podłoża przed spawaniem. Zanieczyszczenia na powierzchni powodują konkretne problemy:
- Rdza i tlenki – w wysokiej temperaturze łuku rozkładają się, uwalniając tlen i wodór do jeziorka spawalniczego. Efekt: porowatość, wtrącenia tlenkowe, pęknięcia wodorowe
- Smary i oleje – spalają się w łuku, generując gazy które powodują pory i brak zwilżalności. Spoina „nie chce się położyć” równomiernie
- Farba i powłoki – większość farb przemysłowych zawiera składniki (cynk, ołów, chrom), które w temperaturze spawania wydzielają toksyczne dymy i pogarszają jakość połączenia
- Wilgoć – woda zamknięta w warstwie rdzy lub porowatej powłoce uwalnia wodór, prowadząc do najbardziej niebezpiecznej wady – pęknięć wodorowych (cold cracking)
- Zgorzelina walcownicza (zendra) – twarda warstwa tlenków żelaza z procesu walcowania. Ma inny współczynnik rozszerzalności niż stal bazowa, co może prowadzić do odwarstwienia spoiny
Badania spawalnicze jednoznacznie potwierdzają – właściwe przygotowanie powierzchni do spawania eliminuje do 80% typowych wad spawalniczych. To najtańszy sposób na poprawę jakości produkcji.
Tradycyjne metody przygotowania powierzchni do spawania
Warsztaty spawalnicze i zakłady produkcyjne stosują różne metody czyszczenia przed spawaniem. Każda ma swoje ograniczenia:
Szlifowanie i szczotkowanie mechaniczne
Szlifierka kątowa z tarczą lamelkową lub szczotką drucianą to najczęściej używane narzędzia. Są tanie i dostępne, ale:
- Powolne – czyszczenie pasa 50 mm wzdłuż krawędzi blachy to zaledwie 2-4 m/min
- Nierównomierne – wynik zależy od nacisku, kąta i doświadczenia operatora
- Generują pył metaliczny i iskry – ryzyko pożarowe i zdrowotne
- Mogą uszkodzić materiał – nadmierne szlifowanie obniża grubość blachy
- Nie usuwają zanieczyszczeń chemicznych (smary, oleje)
Czyszczenie chemiczne
Rozpuszczalniki i odtłuszczacze skutecznie usuwają smary i oleje, ale:
- Nie usuwają rdzy i tlenków – potrzebna dodatkowa metoda
- Opary rozpuszczalników są szkodliwe dla zdrowia
- Odpady chemiczne wymagają utylizacji
- Pozostałości chemikaliów na powierzchni mogą same zakłócić spawanie
Piaskowanie
Skuteczne, ale nadmiarowe – czyści całą powierzchnię, gdy potrzebny jest tylko wąski pas przy krawędzi. Wymaga maskowania obszarów, które nie powinny być czyszczone. Generuje dużo odpadów i pyłu. Dla przygotowania do spawania to „armata na wróbla”.
Czyszczenie laserowe – dlaczego spawacze wolą laser
Czyszczenie laserowe rozwiązuje problemy wszystkich tradycyjnych metod jednocześnie. Oto dlaczego technolodzy spawania i sami spawacze coraz częściej wybierają tę metodę:
Precyzja – czyścisz dokładnie tam, gdzie trzeba

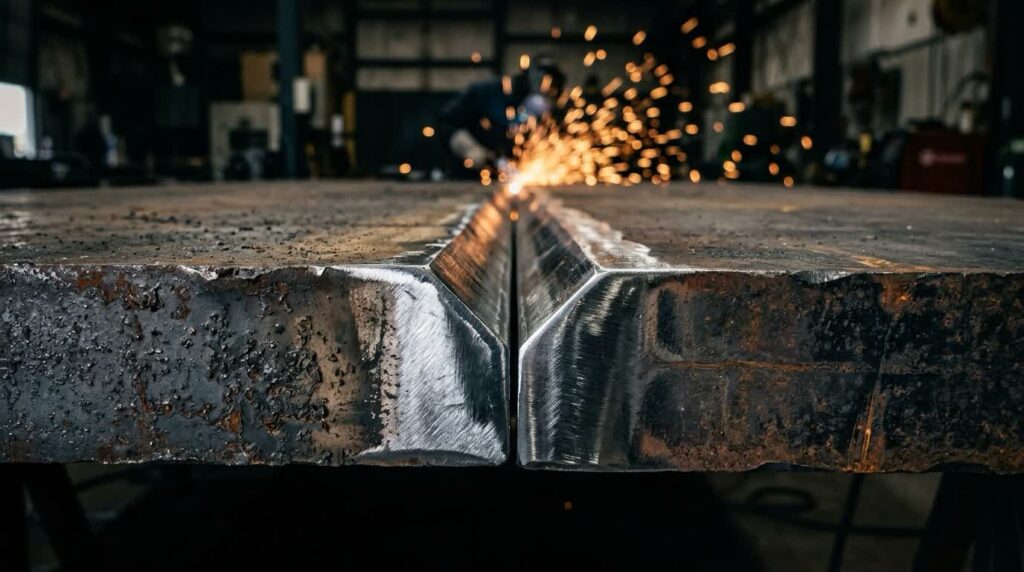

Laser pozwala na czyszczenie pasa o dokładnie określonej szerokości – 30, 50 czy 80 mm od krawędzi blachy. Bez maskowania, bez ryzyka uszkodzenia sąsiednich obszarów. Operator prowadzi głowicę wzdłuż linii spawania, a parametry wiązki gwarantują równomierne czyszczenie na całej długości.
Szybkość – 5-10x szybciej niż szlifierka
Przygotowanie pasa spawalniczego laserem CW o mocy 3000-6000W to 10-25 m/min, w zależności od stopnia zanieczyszczenia. Szlifierka kątowa na tej samej powierzchni to 2-4 m/min. Przy długich spoinach (konstrukcje stalowe, kadłuby, rurociągi) ta różnica oznacza godziny zaoszczędzonego czasu dziennie.
Kompletne czyszczenie – rdza, olej, farba za jednym przejściem
Laser usuwa jednocześnie rdzę, tlenki, smary, oleje i powłoki malarskie. Nie trzeba najpierw odtłuszczać, potem szlifować, a na koniec przetrzeć ściereczką. Jedno przejście laserem i powierzchnia jest gotowa do spawania.
Powtarzalność – każda spoina na identycznie przygotowanym podłożu
Parametry lasera są zapisane w recepturze. Niezależnie od tego, czy czyści pierwszy, czy setny metr – efekt jest identyczny. To eliminuje zmienność wynikającą z różnego doświadczenia operatorów i pozwala na certyfikację procesu.
Czystość według ISO 8501-1
Czyszczenie laserowe pozwala na osiągnięcie najwyższych stopni czystości powierzchni:
- Sa 2.5 (bardzo dokładne czyszczenie strumieniowo-ścierne) – standard dla większości spawów konstrukcyjnych
- Sa 3 (czyszczenie do czystego metalu) – wymagane dla spawów odpowiedzialnych, ciśnieniowych, w energetyce
Laser osiąga te stopnie szybciej i bardziej powtarzalnie niż piaskowanie, bez generowania odpadów ścierniwa.
Zastosowania w praktyce spawalniczej
Czyszczenie laserowe przed spawaniem znajduje zastosowanie w wielu branżach:
Konstrukcje stalowe
Hale, mosty, wiadukty – spawanie długich profili i blach wymaga czyszczenia krawędzi na całej długości. Laser na linii produkcyjnej może być zintegrowany jako stacja przygotowania powierzchni, czyszcząc blachy automatycznie przed podaniem na stanowisko spawalnicze.
Rurociągi i instalacje ciśnieniowe
Normy ciśnieniowe (EN 13480, ASME B31.3) wymagają najwyższej czystości powierzchni spawanych. Czyszczenie laserowe gwarantuje spełnienie wymagań bez ryzyka zanieczyszczenia inkluzjami ścierniwa.
Stocznia
Przygotowanie blach kadłubowych i profili do spawania. Czyszczenie prefabrykatów na hali, a następnie spoin montażowych w doku. Laser zastępuje szlifierki i piaskowanie na etapie prefabrykacji sekcji.
Kolejnictwo
Spawanie i naprawa wózków, ram i konstrukcji nośnych taboru. Usuwanie starej farby i rdzy z obszarów naprawczych przed nałożeniem nowych spoin.
Energetyka
Przygotowanie rur kotłowych, zbiorników ciśnieniowych i konstrukcji wsporczych. W energetyce jądrowej czyszczenie laserowe jest cenione za brak odpadów stałych, które w środowisku radiacyjnym stanowią dodatkowy problem.
Czyszczenie po spawaniu – usuwanie tlenków i zgorzeliny
Laser sprawdza się również po spawaniu. Typowe zastosowania:
- Usuwanie nalotu tlenkowego (heat tint) – przebarwienia wokół spoiny na stali nierdzewnej. Tradycyjnie usuwane trawieniem kwasami, co jest powolne i generuje odpady chemiczne
- Czyszczenie zgorzeliny spawalniczej – twarda warstwa tlenków na spoinach ze stali węglowej
- Przygotowanie do badań NDT – czysta powierzchnia spoiny jest wymagana przed badaniami ultradźwiękowymi, magnetyczno-proszkowymi i penetracyjnymi
- Przygotowanie do malowania – czyszczenie spoin i strefy wpływu ciepła przed nałożeniem powłoki ochronnej
W zakładach, które realizują pełny cykl (czyszczenie – spawanie – kontrola – malowanie), laser może pracować na obu końcach procesu, maksymalizując wykorzystanie inwestycji.
Integracja lasera w linię produkcyjną
Dla zakładów o dużej powtarzalności produkcji, czyszczenie laserowe można w pełni zautomatyzować:
- Robot z głowicą laserową – ramię robota prowadzi głowicę wzdłuż zaprogramowanej ścieżki, czyszcząc krawędzie blach przed spawaniem
- Stacja inline – blachy i profile przechodzą przez stację czyszczenia laserowego na transporterze, przed podaniem na stanowisko spawalnicze
- Kooperacja z robotem spawalniczym – ten sam robot może czyścić i spawać, zmieniając narzędzie
Automatyzacja eliminuje czas przygotowania, zmniejsza zapotrzebowanie na pracowników przy monotonnym czyszczeniu i gwarantuje 100% powtarzalność.
Podsumowanie – inwestycja w jakość spoin
Przygotowanie powierzchni do spawania laserem to inwestycja, która zwraca się poprzez wyższą jakość spoin, mniej poprawek, szybszy czas cyklu i lepsze warunki pracy. Spawacze doceniają czystą, suchą, jednolitą powierzchnię – na takim podłożu spoina kładzie się równomiernie, penetracja jest prawidłowa, a ryzyko wad minimalne.
W dobie zaostrzających się norm jakościowych i rosnącej automatyzacji produkcji, czyszczenie laserowe staje się naturalnym elementem nowoczesnego procesu spawalniczego.
